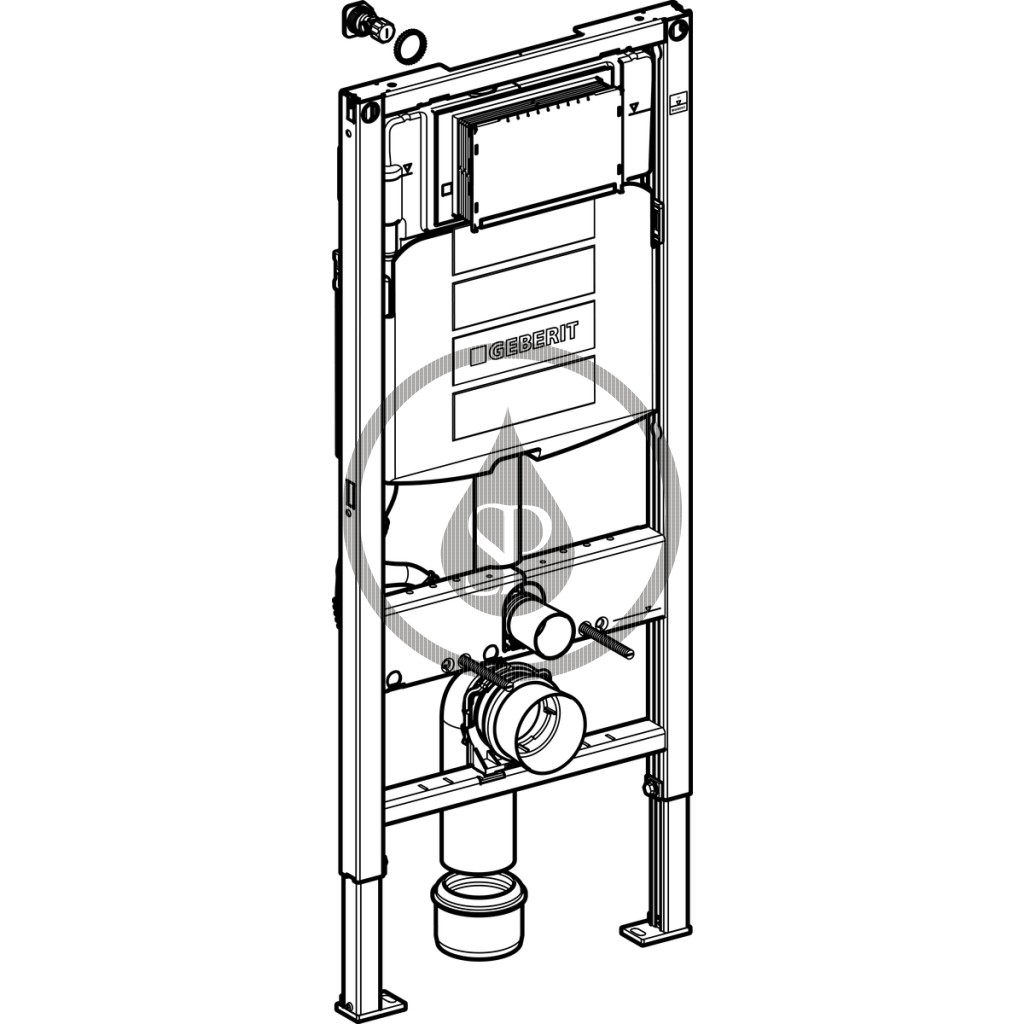

Montážny prvok Duofix pre závesné WC so splachovacou nádržkou pod omietku Sigma 12 cm
účel použitia
- pre konštrukcie vykonávané suchým procesemk
- na montáž do predstenových inštalácií čiastočne vysokýchnebo vysokých na výšku miestnosti
- na montáž do inštalačných stien vysokých na výšku miestnosti
- na montáž do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
- pre závesná WC s pripojovacími rozmermi podľa EN 33: 2011
- pre závesná WC s vyložením do 62 cm
- pre 1 množstvo splachovanie, 2 množstvo splachovanie alebo splachovanie Start / Stop
- pre hrúbky podlahy 0-20 cm
vlastnosti
- samonosný rám s nanesenou práškovou farbou
- rám s vŕtanými otvormi ø 9 mm pre upevnenie do drevenej konštrukcie
- rám pripravený pre podpery u WC keramik s malou opornou plochou
- podpery pozinkované
- podpery nastaviteľné 0-20 cm
- podpery s protišmykovou úpravou
- pätnej dosky otočné
- hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
- pripojovacie koleno pre montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
- upevnenie pripojovacieho kolena zvukovo izolované
- splachovacia nádržka pod omietku s ovládaním spredu
- splachovacia nádržka pod omietku izolovaná proti orosovaniu
- u nastavenie z výroby je možné okamžité dodatočné spláchnutí
- montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
- prívod vody vzadu alebo hore uprostred
- kryt pre hrubú montáž pre servisný otvor chráni pred vlhkosťou a nečistotami
- kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia
- vybavený rúrkovou chráničkou pre prívodné potrubie na pripojenie sprchovacích WC Geberit AquaClean
- s možnosťou upevnenia pre prívod elektriny
technické údaje
- tlak pri prietoku: 10-1000 kPa
- maximálna teplota vody: 25 ° C
- splachovacie množstvo, nastavenie vo výrobe: 6 a 3 l
- veľké splachovacie množstvo, rozsah nastavenia: 4.5 / 6 / 7.5 l
- malé splachovacie množstvo, rozsah nastavenia: 3-4 l
- výpočtový prietok: 0.11 l / s
- minimálny pretlak pre výpočtový prietok: 50 kPa
obsah dodávky
- prívod vody R 1/2 ", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- kryt pre hrubú montáž pre servisný otvor
- 2 ochranné zátky
- pripojovacia súprava pre WC, ø 90 mm
- pripojovacie koleno 90 ° z PE-HD, ø 90 mm
- prechodka z PE-HD, ø 90/110 mm
- 2 závitové tyče M12
- upevňovací materiál
- stavebné súprava pre predstenovú montáž nie je súčasťou balenia - je potrebné objednať samostatne
(GT)
Parametry

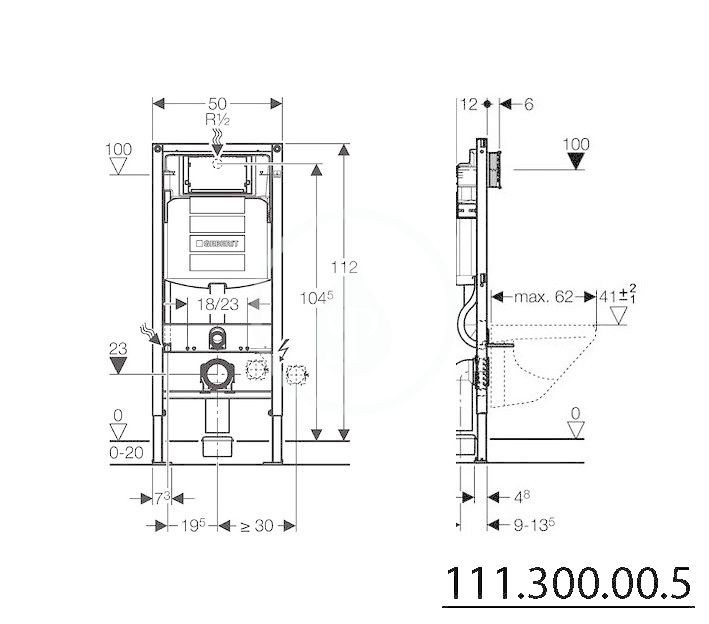

| Kód | 111.300.00.5 |
|---|
