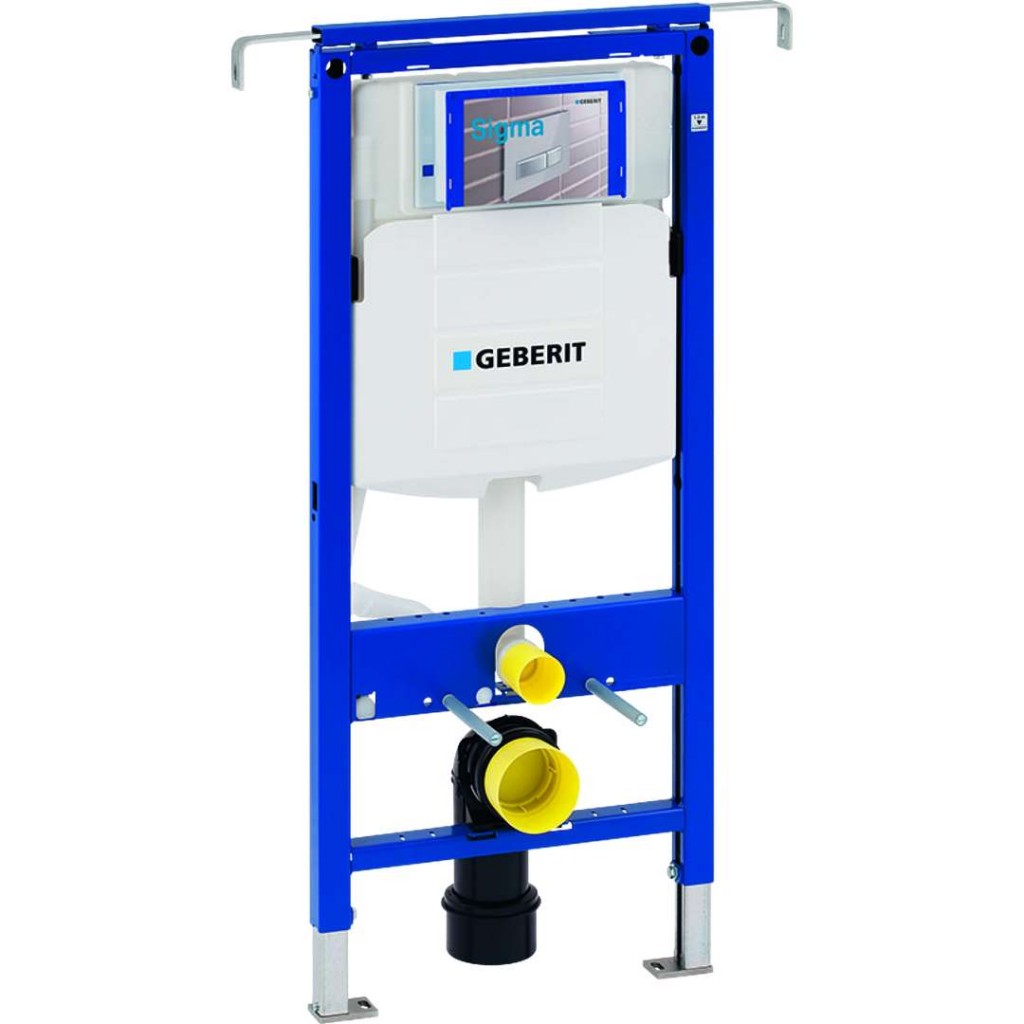

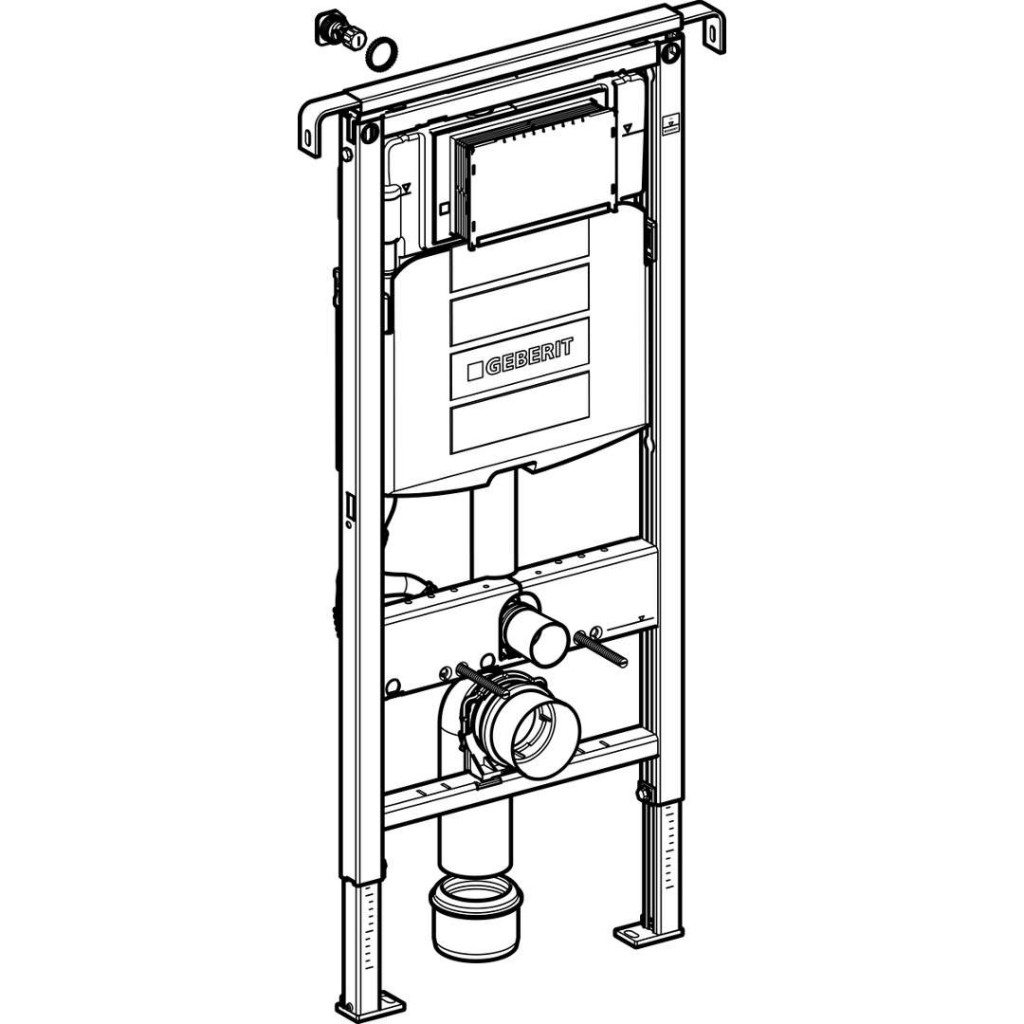

Montážny prvok Duofix pre závesné WC so splachovacou nádržkou pod omietku Sigma 12 cm, k inštalácii medzi bočné steny
špecifikácie montáže
Montážny prvok pre suché procesy určený na montáž medzi dve steny. Jeho uchytenie do strán oceníte všade tam, kde zadná stena nie je dostatočne únosná, alebo kde je uchytenie do bočných stien technicky jednoduchšie. Ideálne sa hodí napr. Do montovaných drevostavieb alebo bytových jadier panelových domov. Konštrukcia rámu umožňuje jednoduché a spoľahlivé upevnenie medzi dve steny. Pripevniť ho možno prakticky do akéhokoľvek stavebného materiálu, od panelu cez vymurovanie (napr. Tehlovou, ytongový) alebo drevenú stenu až po nosník ľahkej sadrokartónové priečky (napr. Knauf alebo Rigips).
Do podlahy je prvok ukotvený pomocou dvoch podpier, ktoré sú plynule výsuvné a tým umožňujú individuálne nastavenie výšky WC misy. To ocenia pri dosadanie a vstávaní zvlášť vyšší, starší a zdravotne handicapovaní ľudia. Výsuvné vodorovné rozpery zabezpečí jednoduchú a spoľahlivú montáž aj v rôznych šírkach miestnosti. Prípadná demontáž ventilov (napúšťacieho a vypúšťacieho) je jednoduchá vďaka dostatočne veľkému servisnému otvoru skrytému za ovládacím tlačidlom. Opláštenie is obkladom možno pripevniť priamo na rám prvku a tak nedochádza k zbytočnému zmenšenie priestoru WC. Konštrukcia prvku Duofix dovoľuje vykonať montáž takým spôsobom, aby bola možná jeho demontáž, napr. V prípade rekonštrukcie stúpacích potrubí v inštalačnej šachte. Duofix má všetky vývody pre napojenie odpadu, vody a zariaďovacieho predmetu pevne fixované, čo zjednodušuje montáž a obmedzuje možnosť chybného napojenia na minimum.
účel použitia
- pre konštrukcie vykonávané suchým procesom
- na montáž do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
- na montáž do inštalačných stien vysokých na výšku miestnosti
- na montáž do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
- K montáži do úzkych priestorov a výklenkov
- pre závesná WC s pripojovacími rozmermi podľa EN 33: 2011

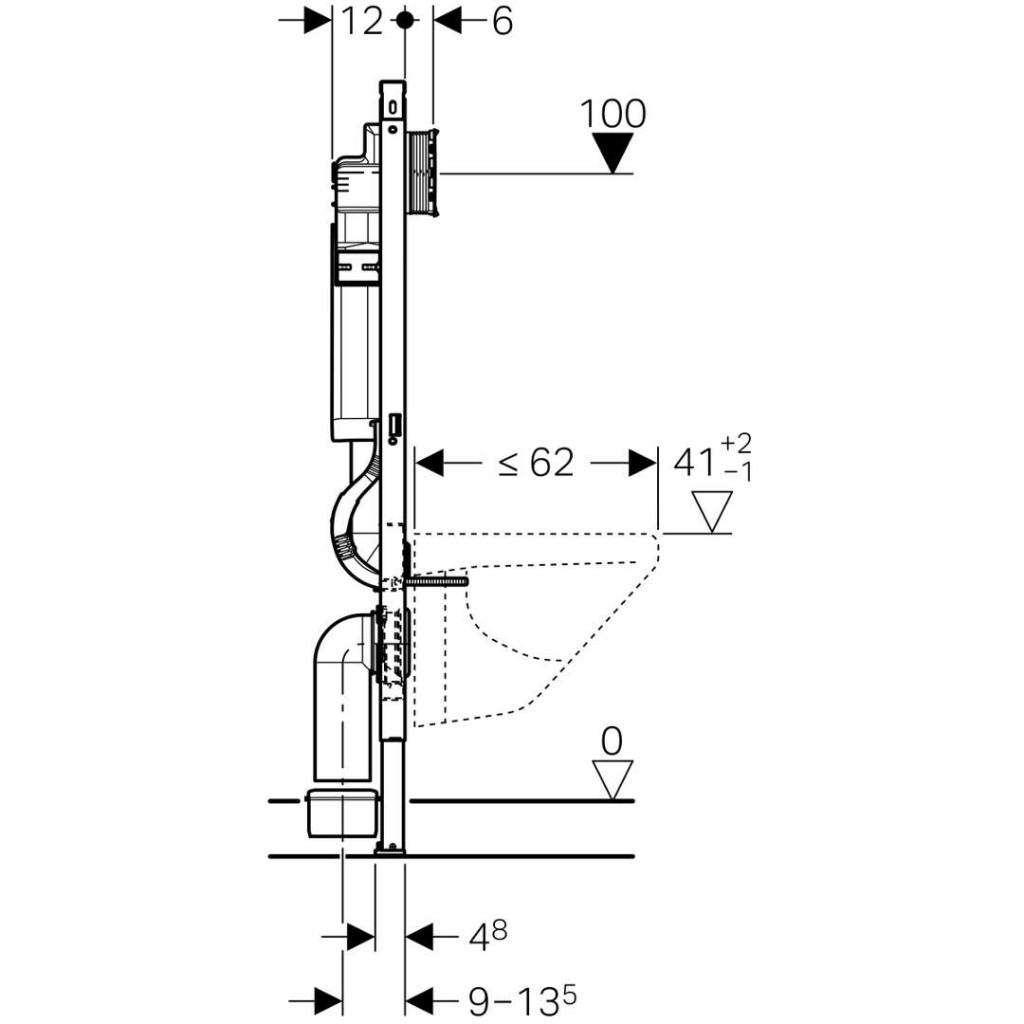

- pre závesná WC s vyložením do 62 cm
- pre 1 množstvo splachovanie, 2 množstvo splachovanie alebo splachovanie Start / Stop
ro hrúbky podlahy 0-20 cm
vlastnosti
- samonosný rám s nanesenou práškovou farbou

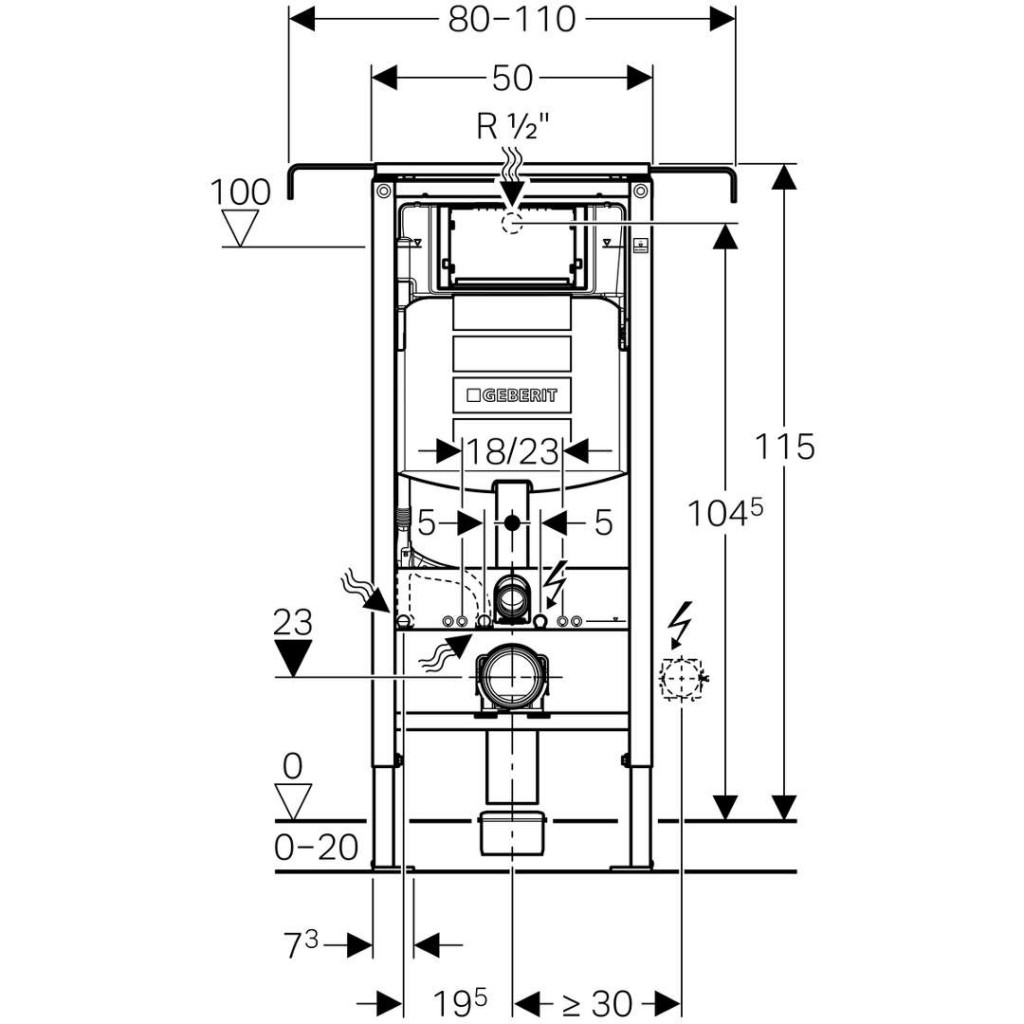

- nastaviteľný do šírky
- rám s vŕtanými otvormi ø 9 mm pre upevnenie do drevenej konštrukcie
- rám pripravený pre podpery u WC keramik s malou opornou plochou
- podpery pozinkované
- podpery nastaviteľné 0-20 cm
- podpery s protišmykovou úpravou
- pätnej dosky otočné
- hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
- pripojovacie koleno pre montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
- upevnenie pripojovacieho kolena zvukovo izolované
- splachovacia nádržka pod omietku s ovládaním spredu
- splachovacia nádržka pod omietku izolovaná proti orosovaniu
- u nastavenie z výroby je možné okamžité dodatočné spláchnutí
- montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
- prívod vody vzadu alebo hore uprostred
- kryt pre hrubú montáž pre servisný otvor chráni pred vlhkosťou a nečistotami
- kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia
- vybavený rúrkovou chráničkou pre prívodné potrubie na pripojenie sprchovacích WC Geberit AquaClean
- s možnosťou upevnenia pre prívod elektriny
technické údaje
- tlak pri prietoku: 10-1000 kPa
- maximálna teplota vody: 25 ° C
- splachovacie množstvo, nastavenie vo výrobe: 6 a 3 l
- veľké splachovacie množstvo, rozsah nastavenia: 4.5 / 6 / 7.5 l
- malé splachovacie množstvo, rozsah nastavenia: 3-4 l
obsah dodávky
- prívod vody R 1/2 ", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- kryt pre hrubú montáž pre servisný otvor
- pripojovacia súprava pre WC, ø 90 mm
- pripojovacie koleno 90 ° z PE-HD, ø 90 mm
- prechodka z PE-HD, ø 90/110 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- upevňovací materiál
(GT)
Parametry
| Kód | 111.355.00.5 |
|---|
