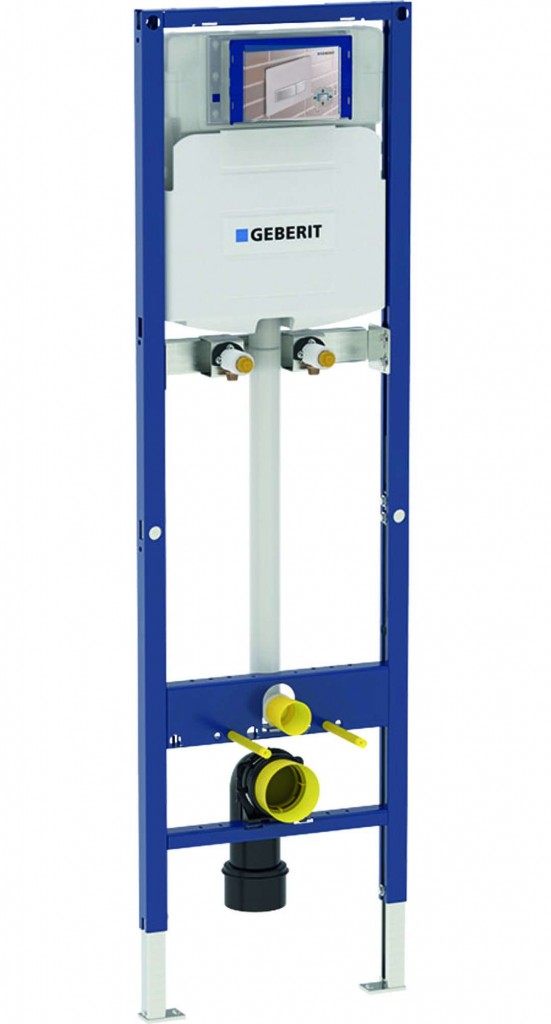

Montážny prvok Duofix pre výlevku, sa splachovacou nádržkou pod omietku Sigma 12 cm
účel použitia
- Pre konštrukcie vykonávané suchým procesom
- K montáži do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
- K montáži do inštalačných stien vysokých na výšku miestnosti
- K montáži do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
- K montáži výlevky Geberit 300 Basic s nástennou armatúrou
- K montáži výlevky Geberit Publica s nástennou armatúrou
- Pre armatúry na omietku
- Pre 1 množstvo splachovanie, 2 množstvo splachovanie alebo splachovanie Start / Stop
- Pre hrúbky podlahy 0-20 cm
vlastnosti
- Samonosný rám s nanesenou práškovou farbou
- Rám rozdelený na dve časti
- Rám s vŕtanými otvormi Ø 9 mm pre upevnenie do drevenej konštrukcie
- podpery pozinkované
- Podpery nastaviteľné 0-20 cm
- Podpery s protišmykovou úpravou
- Pätné dosky otočné
- Hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
- Pripojovacie koleno pre montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
- Upevnenie pripojovacieho kolena zvukovo izolované
- Splachovacia nádržka pod omietku s ovládaním spredu
- Splachovacia nádržka pod omietku izolovaná proti orosovaniu
- U nastavenie z výroby je možné okamžité dodatočné spláchnutí
- Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
- Prívod vody vzadu alebo hore uprostred
- Kryt pre hrubú montáž pre servisný otvor chráni pred vlhkosťou a nečistotám
- Kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia
- Priečnik pre pripojenie armatúr pozinkovaný
- Doska pre pripojenie armatúr výškovo nastaviteľná

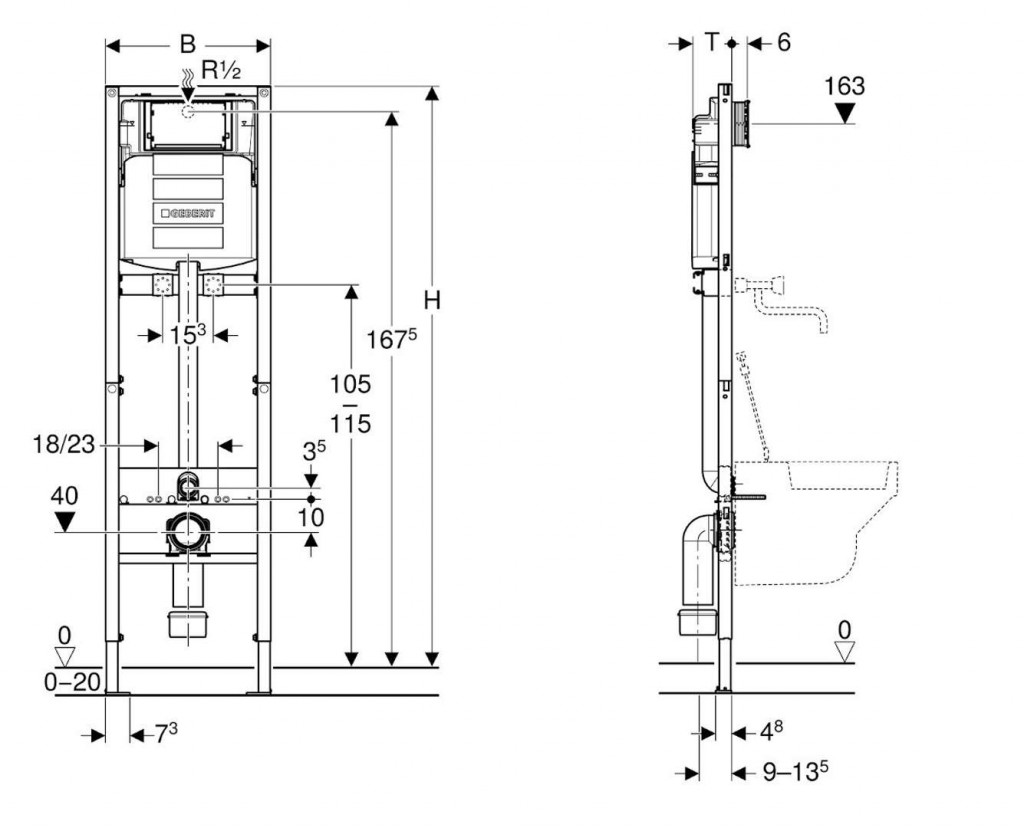

technické údaje
- výška: 1750 mm
- Tlak pri prietoku: 10-1000 kPa
- Maximálna teplota vody: 25 ° C
- Splachovacie množstvo, nastavenie vo výrobe: 6 a 3 l
- Veľké splachovacie množstvo, rozsah nastavenia: 4.5 / 6 / 7.5 l
- Malé splachovacie množstvo, rozsah nastavenia: 3-4 l
- Výpočtový prietok: 0.11 l / s
- Minimálny pretlak pre výpočtový prietok: 50 kPa
rozsah dodávky
- Prívod vody R 1/2 ", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- 2 nástenky Rp 1/2 "/ R 1/2", vhodné pre MeplaFix
- 2 zvukovoizolačné podložky
- 2 zvukovoizolačné púzdra
- Kryt pre hrubú montáž pre servisný otvor
- 2 ochranné zátky
- Prípojná súprava pre WC, Ø 90 mm
- Pripojovacie koleno 90 ° z PE-HD, Ø 90 mm
- Prechodka z PE-HD, Ø 90/110 mm
- Upevňovací materiál pre zadnú stenu
- 2 závitové tyče M12
- upevňovací materiál
- Súprava pre predstenovú montáž nie je súčasťou dodávky, je potrebné objednať zvláš ť
(GT)
Parametry
| Kód | 111.565.00.1 |
|---|
