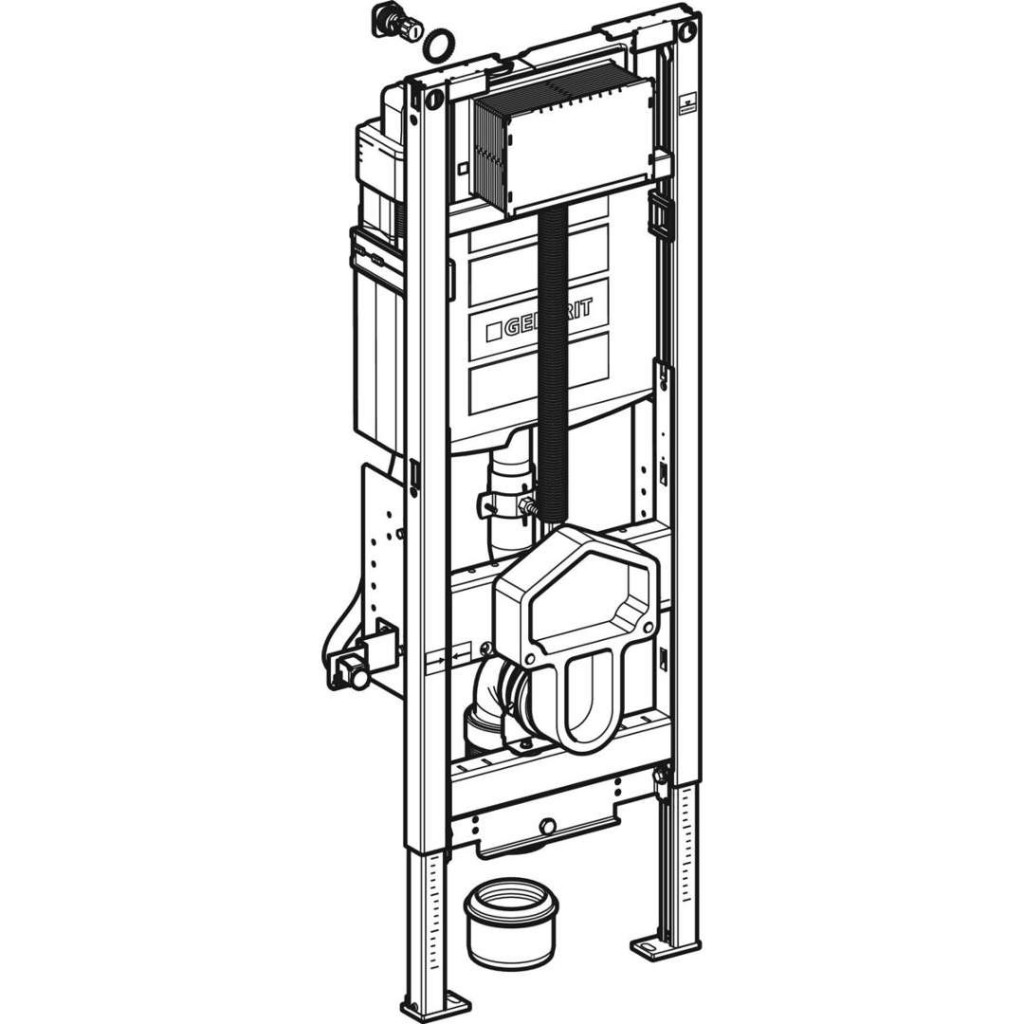

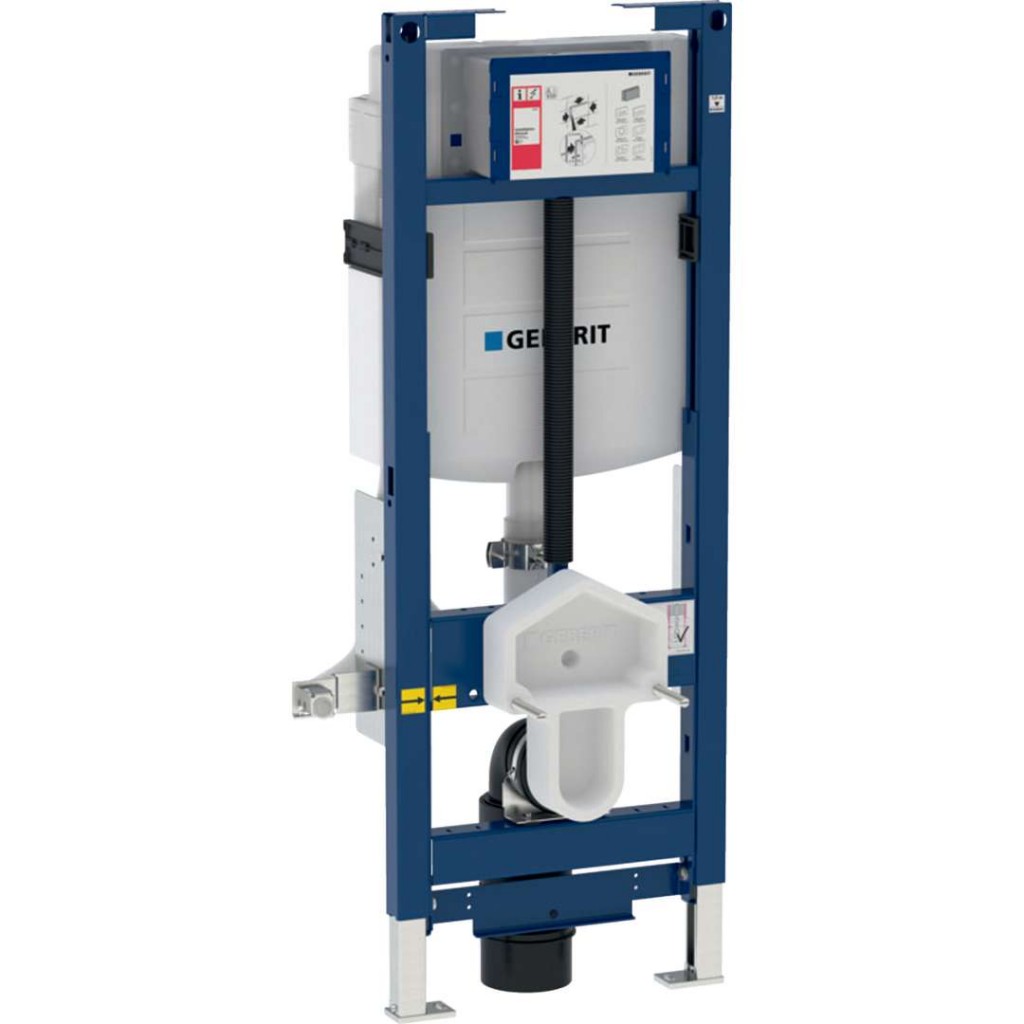

Inštalačný prvok Duofix pre závesné WC, sa splachovacie nádržkou pod omietku Sigma 12 cm
- pre bezbariérové využitie, ukotvenie WC výškovo nastaviteľné

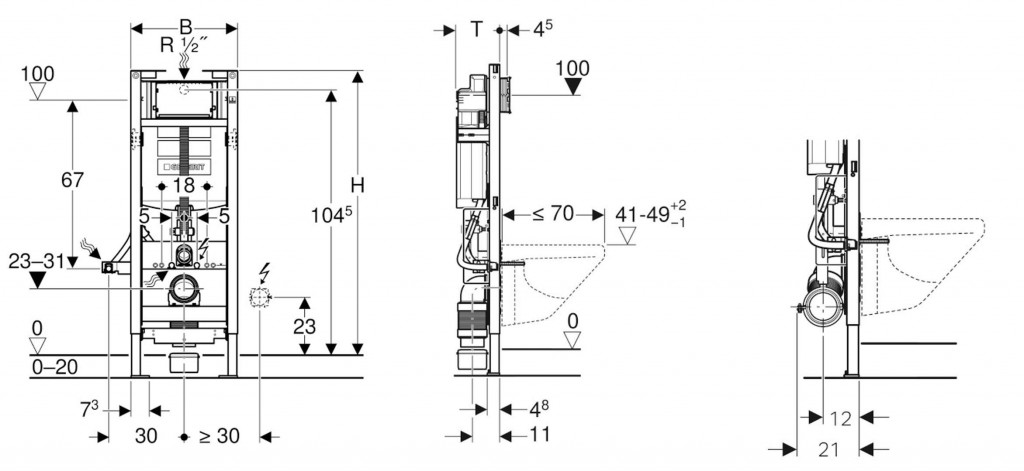

- stavebná výška: 112 cm (H)
- rozmery: B = 42,5 cm, T = 17 cm
účel použitia
- Pre konštrukcie vykonávané suchým procesom
- K montáži do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
- K montáži do inštalačných stien vysokých na výšku miestnosti
- K montáži do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
- K montáži do nosných systémov Geberit GIS pre čelnú stenu
- Vhodný pre bezbariérové stavby
- Pre závesná WC s pripojovacími rozmermi podľa EN 33: 2011
- Pre závesné WC so vzdialenosťou upevnenia 18 cm
- Pre závesná WC s veľkým vyložením do 70 cm
- Pre 1 množstvo splachovanie, 2 množstvo splachovanie alebo splachovanie Start / Stop
- Pre hrúbky podlahy 0-20 cm
- Nevhodný pre ovládacie tlačidlá Geberit Sigma60
vlastnosti
- Hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
- Pripojovacie koleno výsuvné
- Pripojovacie koleno inštalovateľné zvisle alebo vodorovne na inštalačnom prvku
- Upevnenie pripojovacieho kolena zvukovo izolované
- Splachovacia nádržka pod omietku s ovládaním spredu
- Splachovacia nádržka pod omietku s izoláciou proti orosovaniu
- U nastavenie z výroby je možné okamžité dodatočné spláchnutí
- Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
- Prívod vody vzadu alebo hore uprostred
- Kryt pre hrubú montáž pre servisný otvor chráni pred vlhkosťou a nečistotami
- Kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia
- Vybavený rúrkovou chráničkou pre prívodné potrubie na pripojenie sprchovacích WC Geberit AquaClean
- S možnosťou upevnenia pre prívod elektriny
technické údaje
- Tlak pri prietoku: 10-1000 kPa
- Maximálna teplota vody: 25 ° C
- Splachovacie množstvo: 6 a 3 l (nastavenie vo výrobe)
- Veľké splachovacie množstvo, rozsah nastavenia: 4,5 / 6 / 7,5 l
- Malé splachovacie množstvo, rozsah nastavenia: 3-4 l
- Výpočtový prietok: 0.11 l / s
- Minimálny pretlak pre výpočtový prietok: 50 kPa
obsah dodávky
- Prívod vody R 1/2 ", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- Kryt pre hrubú montáž pre servisný otvor
- 2 ochranné zátky
- Prípojná súprava pre WC, Ø 90 mm
- Pripojovacie koleno 90 ° z PE-HD, Ø 90 mm
- Prechodka z PE-HD, Ø 90/110 mm
- 2 závitové tyče M12
- Kryt pre hrubú montáž pre rozsah nastavenia splachovacieho kolená a pripojovacieho kolená
- Krabice pod omietku pre predvŕtaný otvor Ø 68 mm, pre prívod elektriny
- upevňovací materiál
- bez ovládacieho tlačidla
- stavebné súprava pre predstenovú montáž nie je súčasťou balenia - je potrebné objednať samostatne
(GT)
Parametry
| Kód | 111.396.00.5 |
|---|
