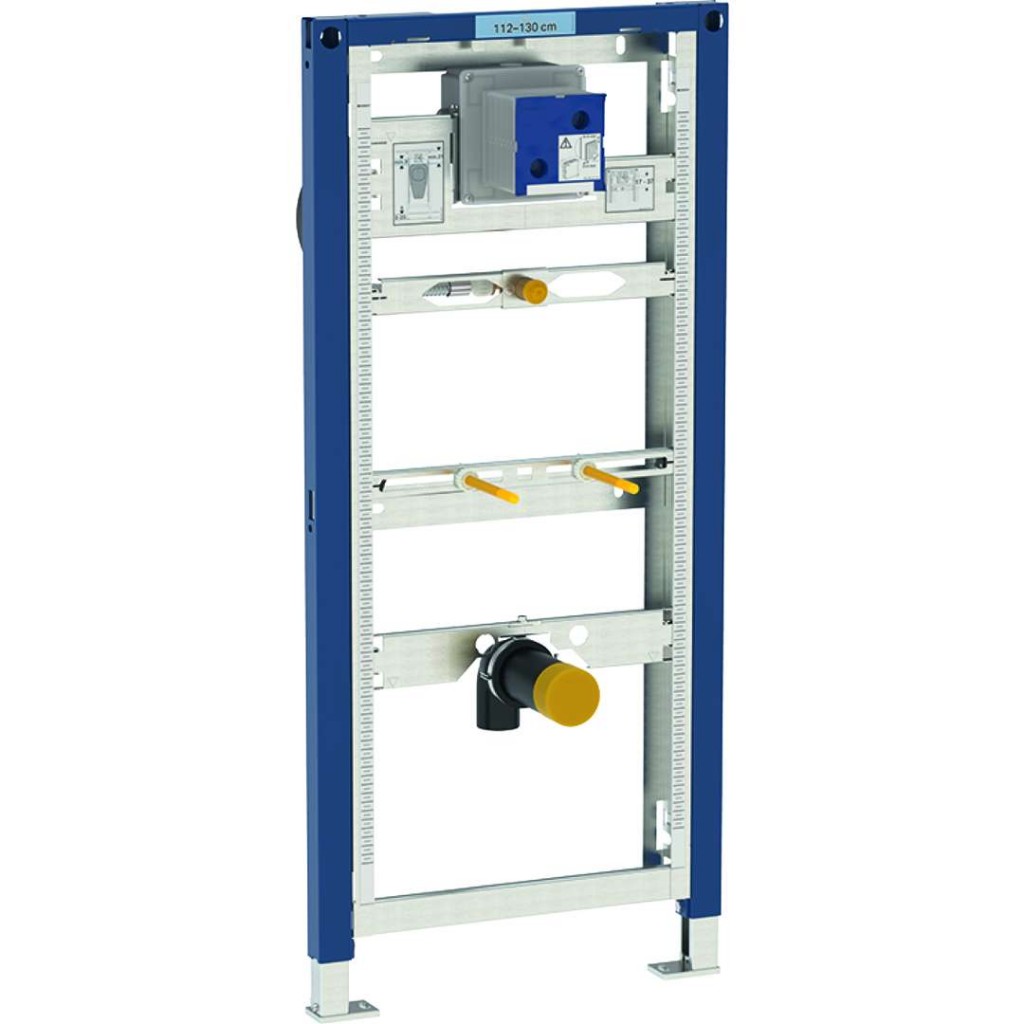

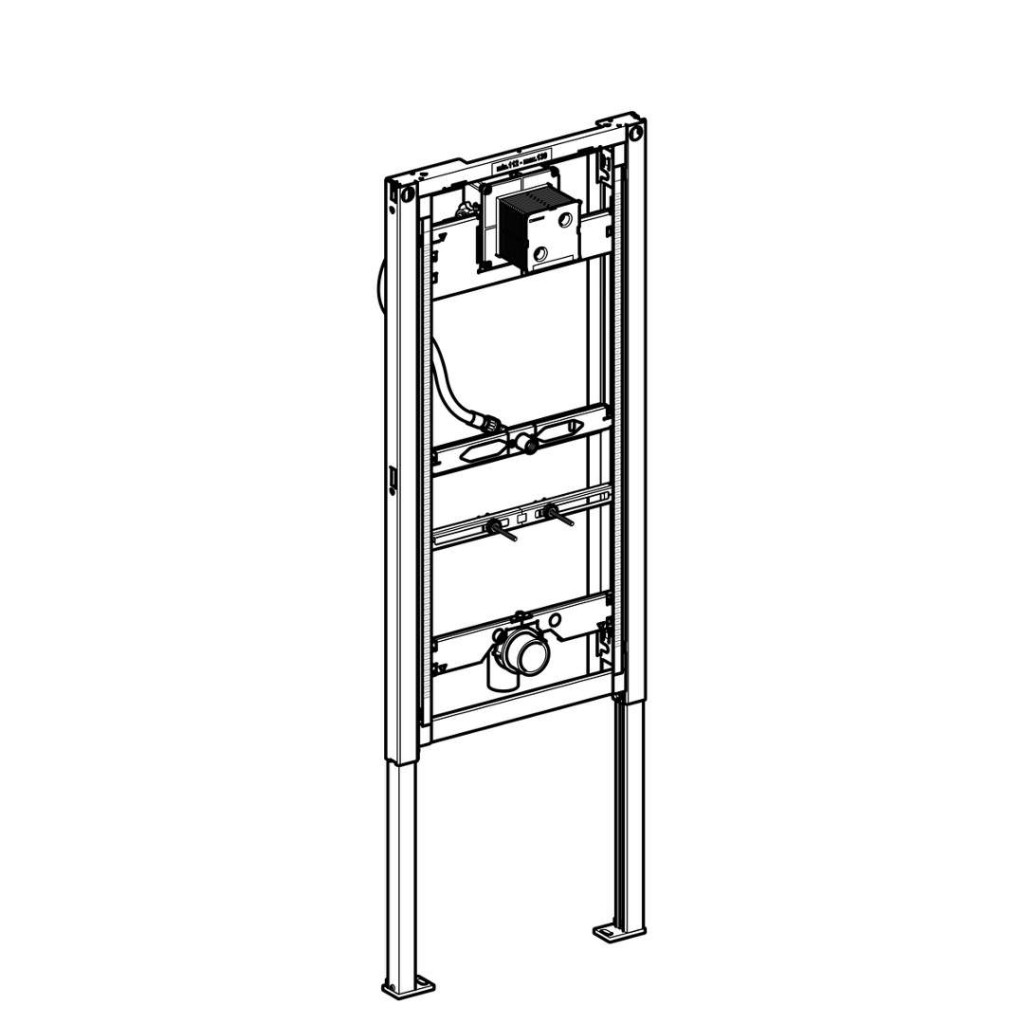

Montážny prvok Duofix pre pisoár, stavebná výška 112-130 cm, univerzálne, pre ostrekovacie hlavicu
účel použitia
- Pre zabudovanie do systémovej steny Duofix na celú výšku miestnosti
- Pre zabudovanie do ľahkej priečky na celú výšku miestnosti
- Pre hrúbku podlahy 0-20 cm
- Pre zabudovanie do čiastočne vysokej systémovej steny Duofix pred masívnou stenou alebo stenou vykonávanú suchým procesom
- Pre montáž pred masívnou stenou alebo stenou vykonávanú suchým procesom
- Pre zabudovanie do predstenovej inštalácie na čiastočnú alebo celú výšku miestnosti pred masívnou stenou alebo stenou vykonávanú suchým procesom
- Pre montáž pisoára
- Pre pisoáre Geberit Preda
- Pre pisoáre Geberit Selva
- Pre montáž ovládanie splachovania pisoárov Geberit (od roku výroby 2009)
vlastnosti
- Rám s otvormi ø 9 mm pre upevnenie do drevených konštrukcií
- Pozinkované podpery, plynulo nastaviteľné 0-20 cm
- samonosný prvok
- Rám s C-profilom 4/4 cm
- Povrch rámu upravený práškovou farbou, farba Geberit modrá
- Podpery o 5 cm zásuvné
- Pätné dosky otočné, pre montáž do profilov UW50 a UW75
- Samoaretačné nohy, pre vyrovnanie prvku bez náradia

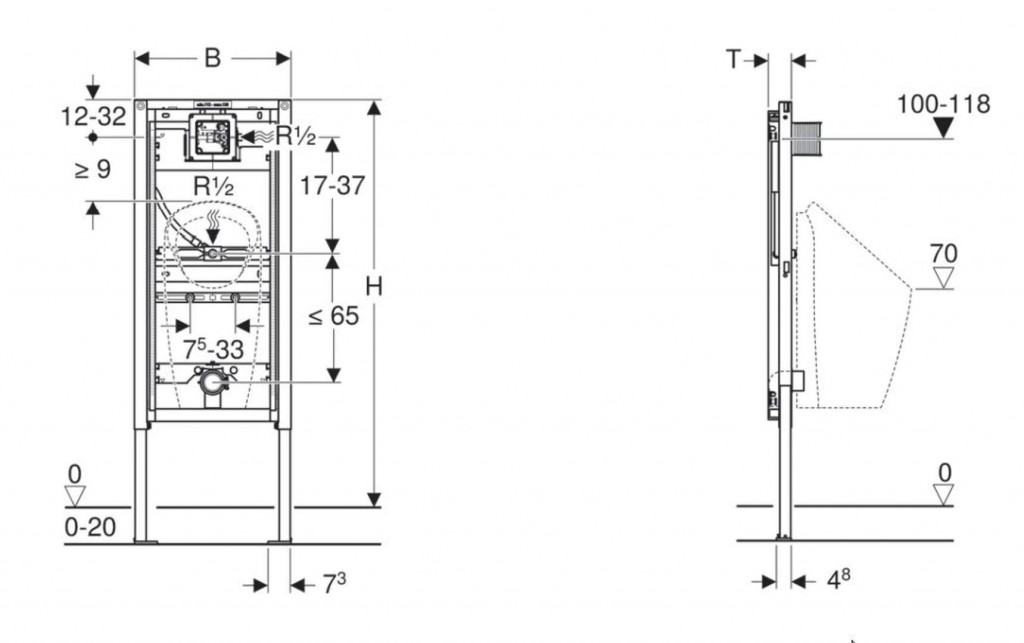

- Výška prvku od 112 cm do 130 cm, v závislosti od druhu keramiky pisoára
- Pripojovacie polohy pre pisoár Geberit Preda sú nastavené
- Univerzálna krabica pod omietku pre ovládanie splachovania pisoárov Geberit
- Svorky pre pripojenie elektriny k dispozícii
- Prívod vody vpravo na krabici pod omietku
- Prívod vody 1/2 ", vhodný pre MeplaFix
- Prívod vody pre montáž bez náradia
- Uzatváracie a regulačné ventil predmontovaný
- Prepojovacie rúrka na prepláchnutie potrubia
- Kryt pre hrubú montáž pre servisný otvor 10,5 x 10,5 cm s možnosťou skrátenia bez náradia
- Ohýbateľný vyplachovacia hadica, s vedením proti hromadeniu stojaté vody
- Upevnenie pre prívod Rp 1/2 výškovo a stranovo nastaviteľné
- Upevnenie pripojovacieho kolena výškovo nastaviteľné a zvukovo izolované
- Upevnenie pisoáru pomocou závitovej tyče M8, nastaviteľná výška a rozteč
- Priečne nosníky so stredovou značkou, nastavenie možno upraviť bez náradia
- Značky pripojovacích polôh pre pisoár Geberit Preda a Selva
- Prídavné pripevnenie keramiky je možné pomocou príslušenstva
technické informácie
- Rozsah tlaku vody 0.1-0.8 MPa
- Maximálny skúšobný tlak vody 1.6 MPa
- Maximálny skúšobný tlak vzduchu / inertného plynu 0.3 MPa
- Maximálna prevádzková teplota vody 30 ° C
- Prietok pri tlaku 0.1 MPa s obmedzovačom prietoku 0,24 l / s
- Prietok pri tlaku 0.1 MPa bez obmedzovača prietoku 0.3 l / s
rozsah dodávky
- Pripojovacie koleno R 1/2
- Kryt pre hrubú montáž s vekom
- ochranná zátka
- Redukované odpadové koleno PE-HD, ø 63 mm na ø 50 mm, s tesnením pre zápachovou uzávierku
- ochranná krytka
- Tesnenie ø 57/50 mm
- Zápachová uzávierka pre pisoár ø 50 mm, s tesnením k pisoáru
- 2 závitové tyče M8 pre upevnenie pisoára
- upevňovací materiál
- Súprava pre predstenovú montáž nie je súčasťou dodávky, je potrebné objednať zvlášť
(GT)
Parametry
| Kód | 111.676.00.1 |
|---|
