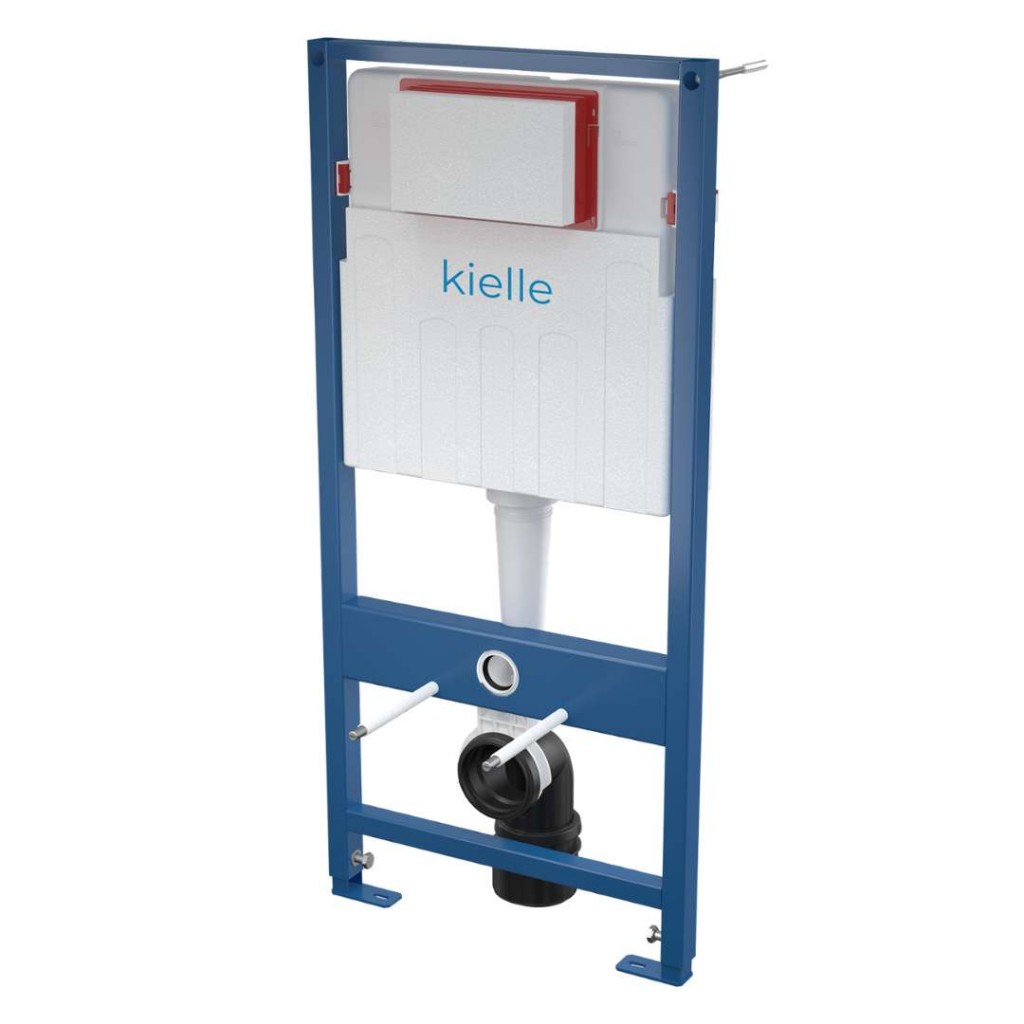

Predstenový inštalačný modul pre závesné WC
- Pre závesné WC
- Na montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie
- Na hrúbku podláh 0–200 mm
- Pre montáž závesného WC s pripojovacím rozstupom 180 mm
Vlastnosti
- Držiak odpadu
- Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
- Kompatibilný so všetkými ovládacími tlačidlami značky kielle
- Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
- Konštrukcia rámu dovoľuje kotvenie k samostatnej dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
- Materiál nosnej konštrukcie: kov ošetrený práškovou farbou
- Možnosť zabudovania oddialeného alebo senzorového splachovania
- Možnosť vyklopenia nádržky pre jednoduchú montáž do drevostavieb alebo mobilných buniek
- Nádržka je vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
- Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
- Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0–200 mm
- Prívod vody zozadu
- Rohový ventil s možnosťou napojenia na potrubný systém Mepla
- Stavebná hĺbka 125 mm
- Viditeľné označenie nivelácie na nádržke
- Závesy nádržky z dvojkomponentného materiálu izolujú prenos vibrácií z budov
Technické parametre
- Odporúčaný rozsah tlaku vody 0,3 – 0,5 MPa
- Funkčný rozsah tlaku vody 0,05 – 1,6 MPa
- Hygienická rezerva 3 l
- Malé spláchnutie 2,5 – 3,5 l
- Veľké spláchnutie 6 - 9 l
- Objem vody v nádržke 9 l
- Pripojenie vody zozadu alebo zhora montážnymi otvormi G1/2 "
- Štandardné nastavenie malého spláchnutia 3 l
- Štandardné nastavenie veľkého spláchnutia 6 l
- Záťažová skúška 400 kg
Rozsah dodávky
- Fixačný set na uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
- Fixačný set: skrutka Ø8×60 – 4 ks, príchytka Ø12 – 4 ks
- Koleno odpadu HT 90/90 polyetylén, PE-HD
- Kombi skrutka M10 x 180 2 ks
- Nádrž s napúšťacou a vypúšťacou armatúrou
- Polystyrénový kryt servisného otvoru
- Redukcia odpadu HT 90/110 polyetylén, PE+HD
- Samonosný rám
- Skrutkovanie 1/2" na pripojenie vody s integrovaným rohovým ventilom 1/2"–3/8"
- Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
- Tesnenie prívodu, vývodka polypropylén, vrapová vložka
(GT)
Parametry
| Kód | 70005550 |
|---|
