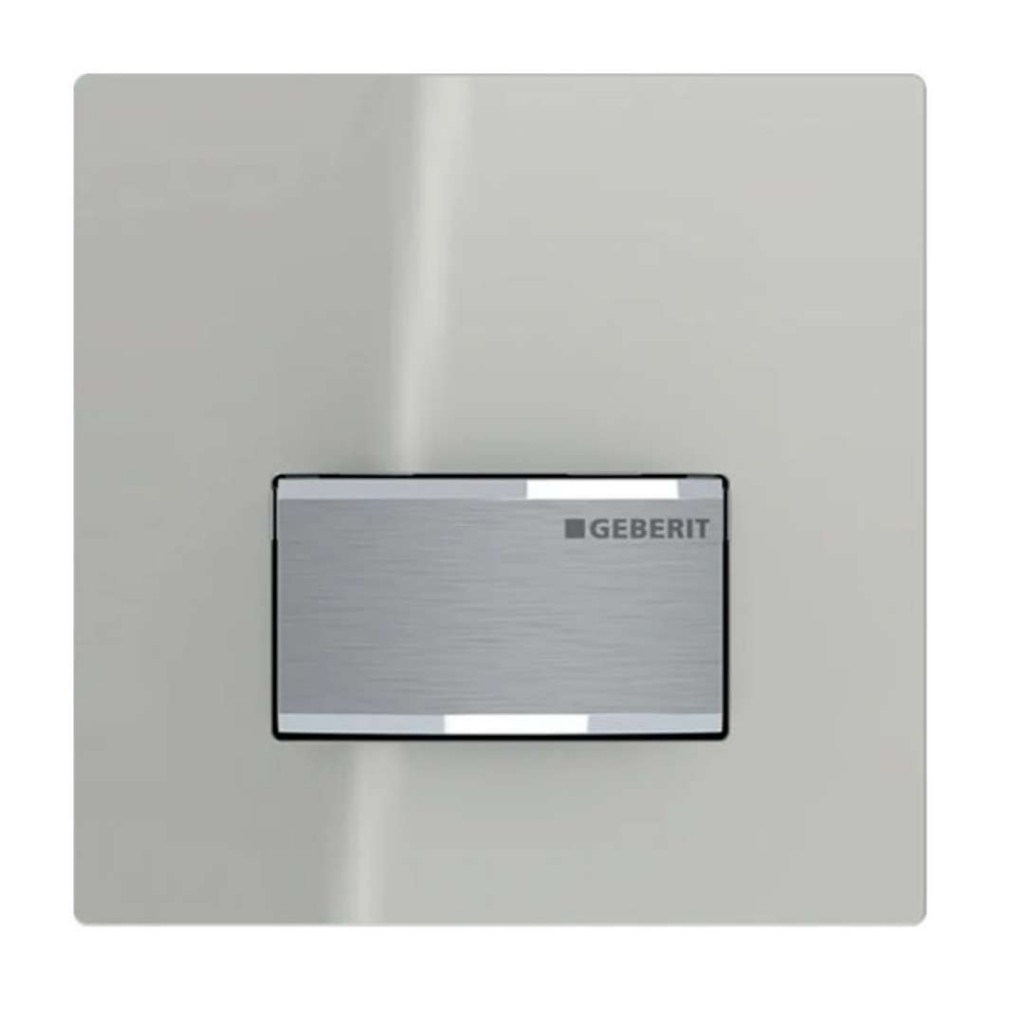

Ovládanie splachovania pisoárov Geberit s pneumatickým ovládaním splachovania, ovládacie tlačidlo typ 50
Účel použitia
- na ručné ovládanie splachovania pisoárov
- pre inštalačné prvky Geberit pre pisoár s ovládaním spredu alebo zhora
- na montáž do súprav pre hrubú montáž na ovládanie splachovania pisoárov Geberit (od roku výroby 2009)
Vlastnosti
- materiál: tlakový zinkový odliatok / sklo
- farba: pieskovo šedá

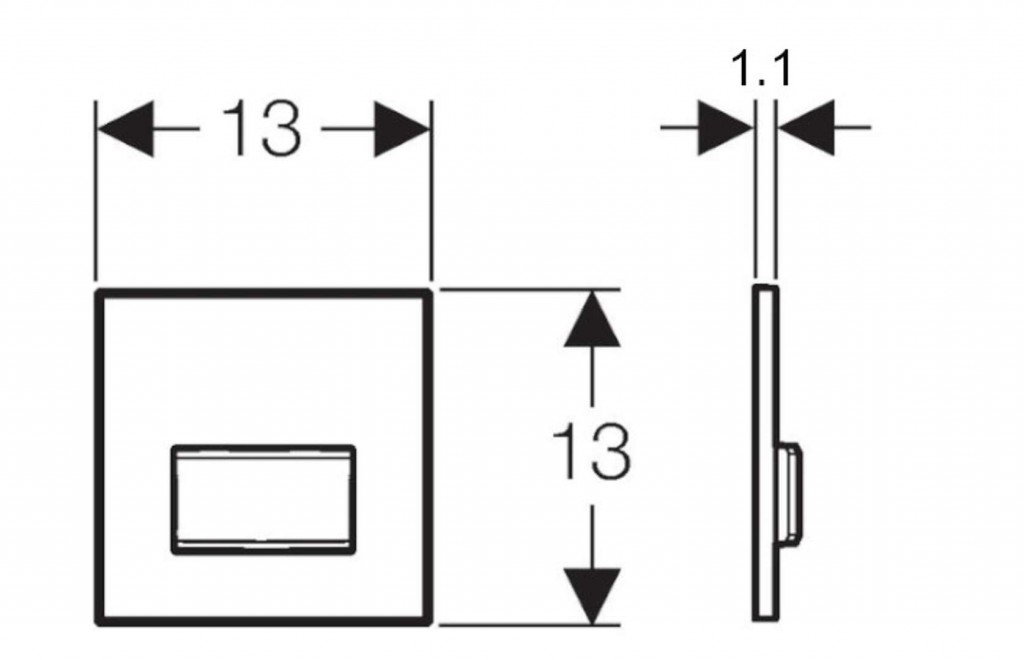

- rozmer: 130 x 130 x 11 mm
- ovládacie tlačidlo s poistnou zátvorkou
- nastavenie doby splachovania so vzduchovými tryskami (pneumatické)
- nízka ovládacia sila
- malý zdvihový pohyb
- aktivácia spláchnutia pri uvoľnení ovládacieho tlačidla
- splachovacie množstvo je možné znížiť cez regulačnú skrutku súpravy pre hrubú montáž až na 0,5 l na spláchnutie
- skupina armatúr II podľa DIN 4109
Technické údaje
- tlak pri prietoku: 100-800 kPa
- maximálny skúšobný tlak vody: 1600 kPa
- maximálny skúšobný tlak vzduchu / inertného plynu: 300 kPa
- relatívna vlhkosť vzduchu:
- maximálna teplota vody: 30 °C
- ovládacia sila:
- prietok pri tlaku 1 bar bez obmedzovača prietoku: 0.3 l/s
- prietok pri tlaku 1 bar s obmedzovačom prietoku: 0.18 l/s
- výpočtový prietok: 0.22 l/s
- minimálny pretlak pre výpočtový prietok: 100 kPa
- doba preplachovania, rozsah nastavenia: 4/8/12 s

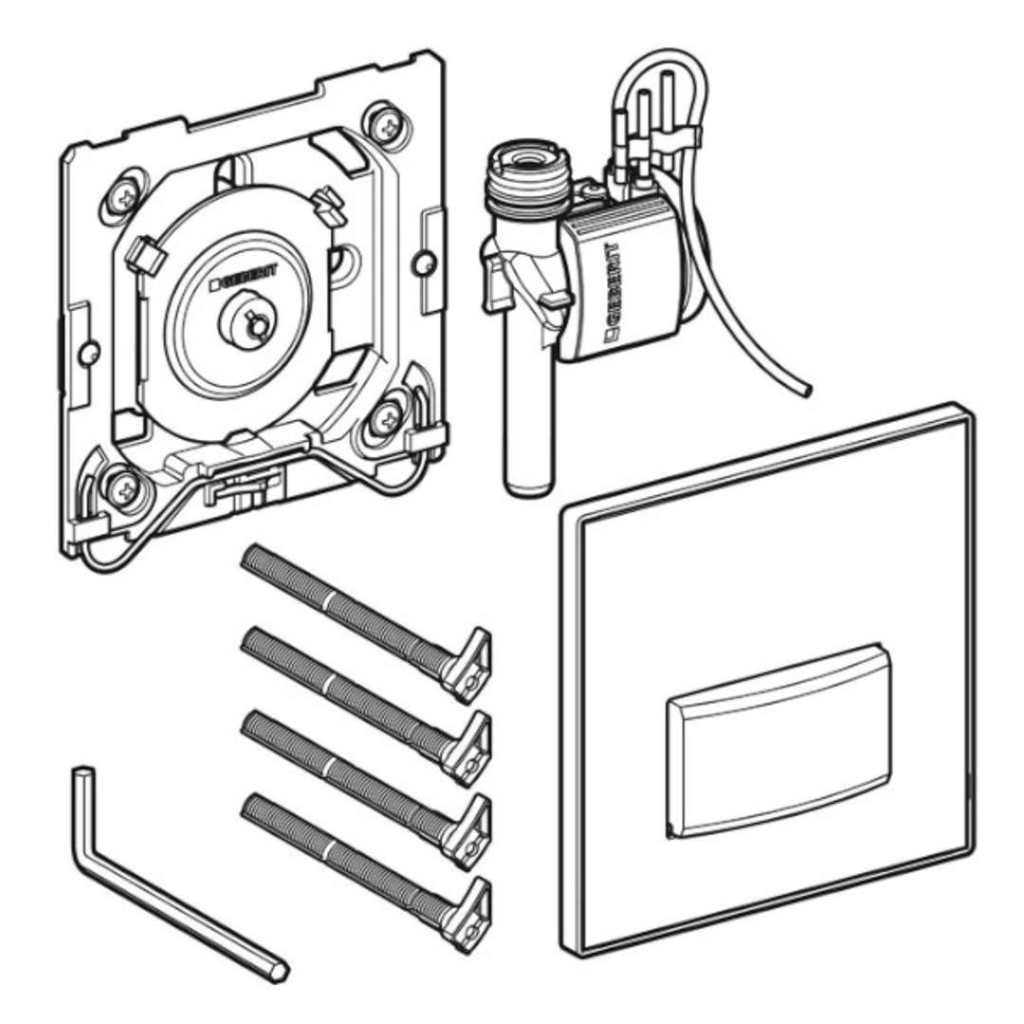

Obsah dodávky
- ovládacie tlačidlo typ 50
- pneumatické spúšťanie splachovania, predmontované na upevňovacom rámčeku
- pneumatický ventil
- upevňovací materiál
(GT)
Parametry
| Kód | 116.016.JL.5 |
|---|
